Posted - 18/10/2008 : 18:00:57

Continuando la discussione di TrenoInCasa:

--------- Giorno 21/4/2008 ---------------

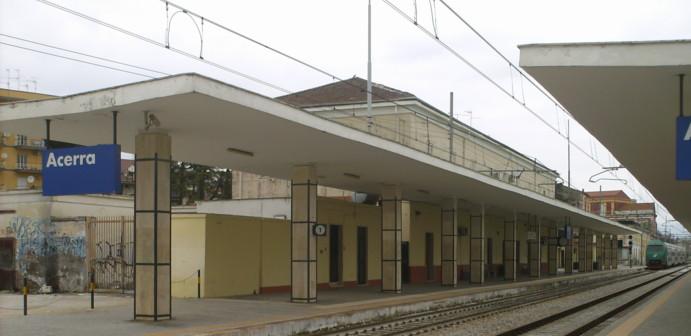

Finalmente dopo tanto tempo ho deciso di realizzare un diorama sulla stazione di Acerra:

fermata del tratto ferroviario Napoli-Cassino-Roma,scegliendo come epoca quella attuale V-VI (2008). La stazione è formata da due binari di corretto tracciato il 1° e il 2°,e da altri due binari per effettuare precedenze,manovre o formazioni di treni di auto(a Pomigliano c’è l’industria dell’

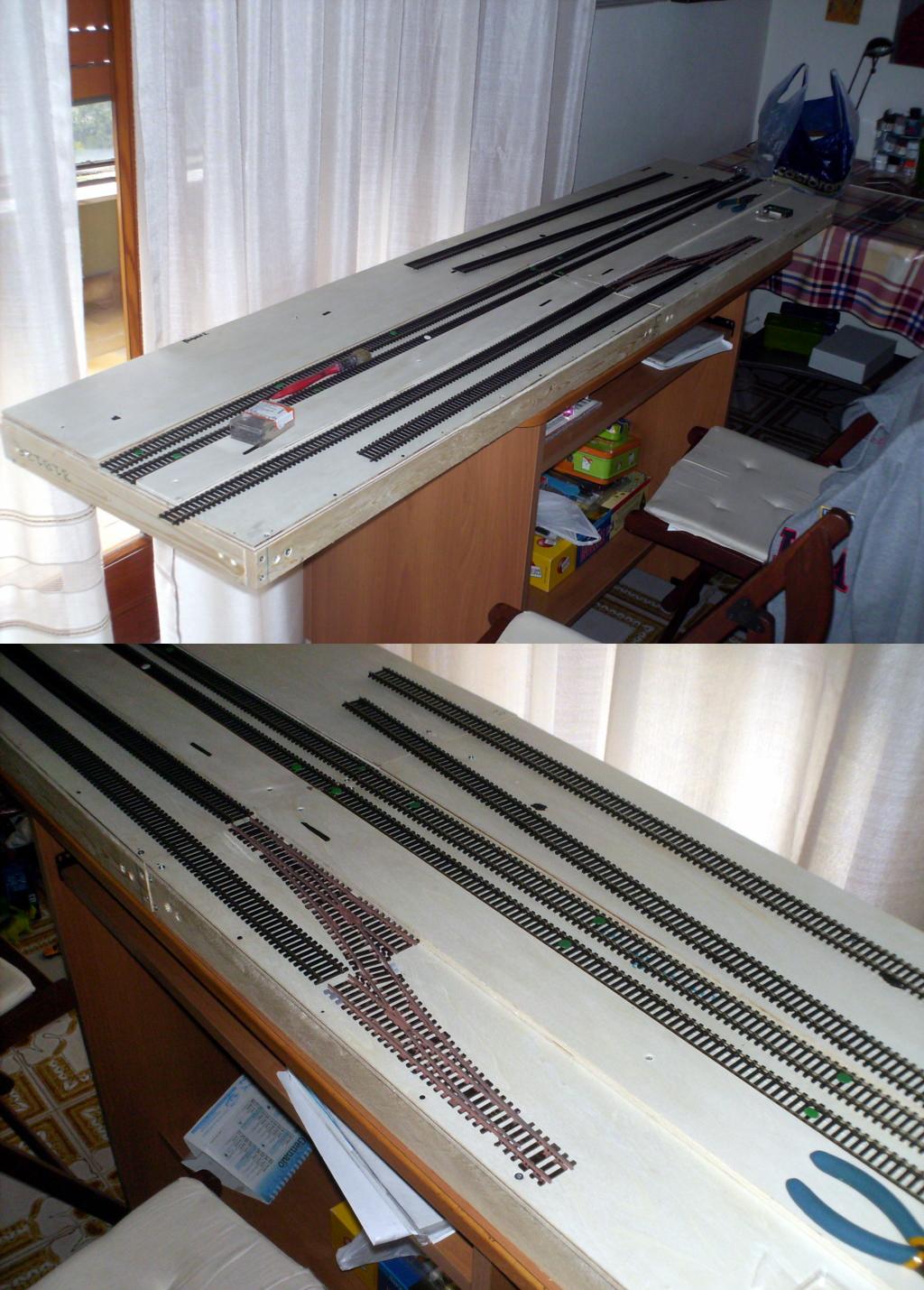

AlfaSud ).Il diorama è composto da due moduli 87x42 cm,che corrispondono nella realtà a circa 152x37m. Il singolo modulo è stato realizzato con due fogli di compensato spesso 8mm applicati sulla parte superiore ed inferiore,mentre per il perimetro è stato utilizzato del legno spesso 1,5:

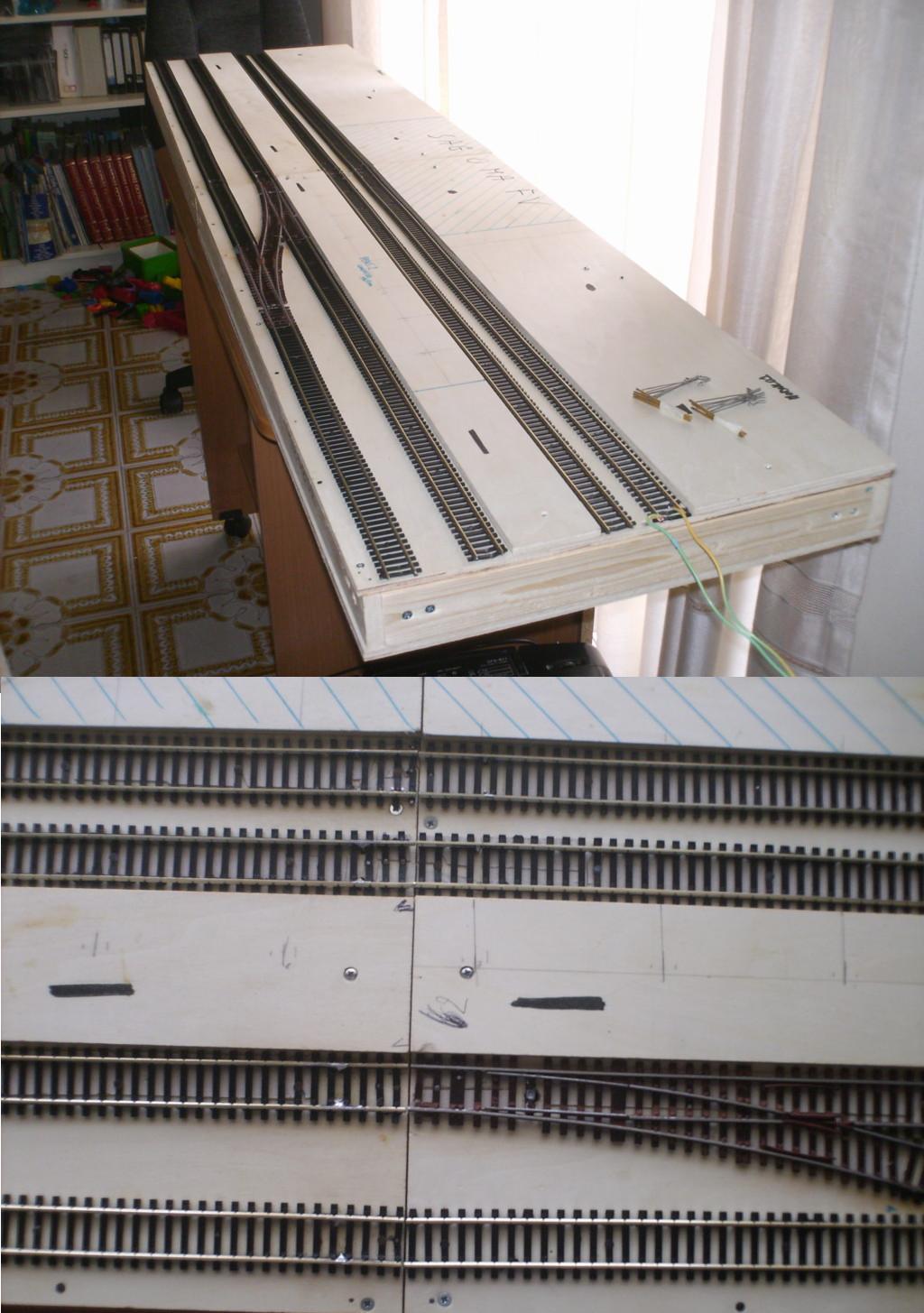

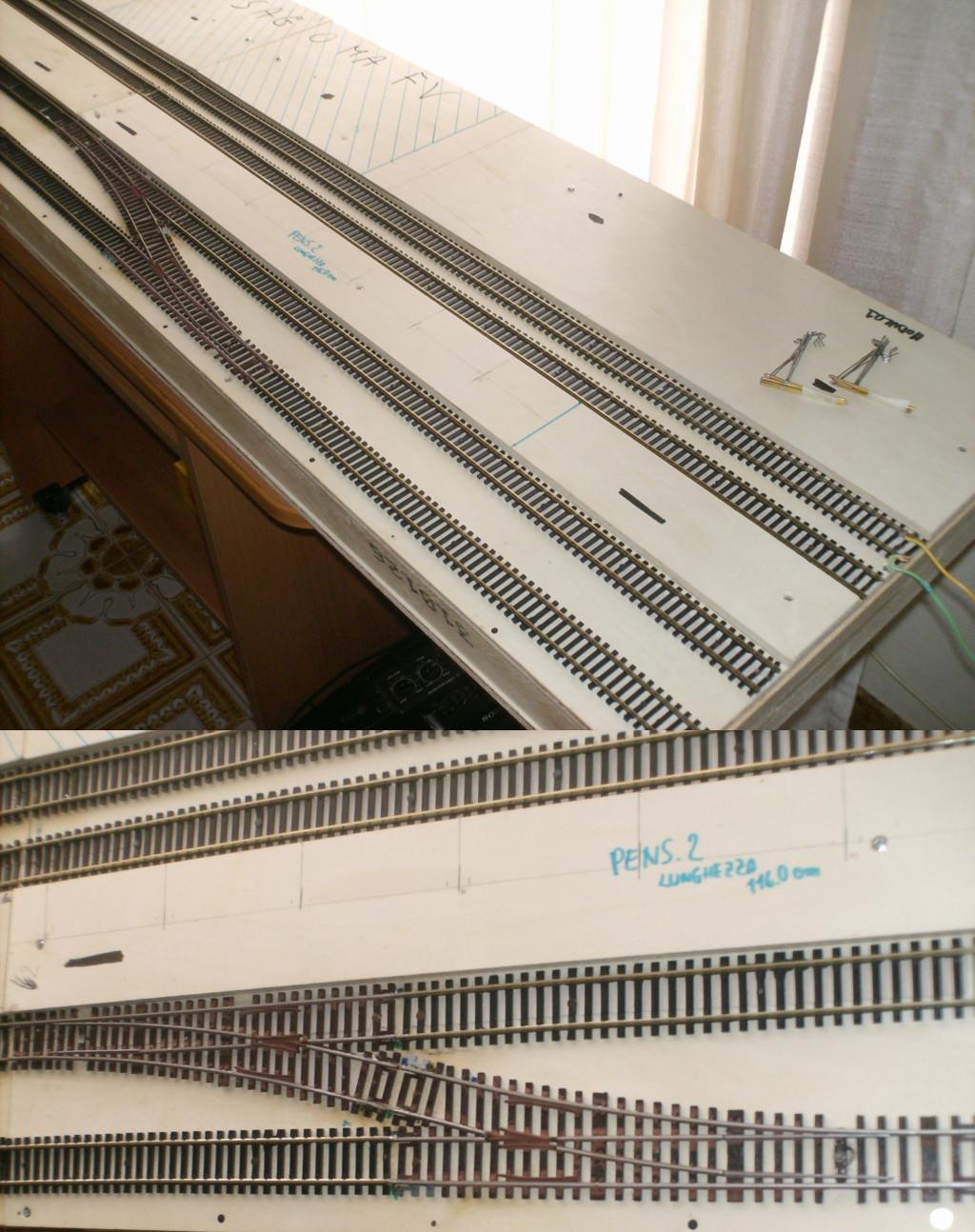

Il tutto è stato poi fissato tramite viti di varie lunghezze e chiodini per fissare meglio la base del piano binari. Una volta fissati perfettamente i binari ho iniziato a fare i marciapiedi,utilizzando sempre il legno spesso 8mm. Per ragioni di spazio sono stato costretto ad attaccare letteralmente i binari al marciapiede per guadagnare quanto più spazio possibile nel modulo, rispettando cosi i 42cm di larghezza del diorama:

Prima però ho dovuto rialzare di qualche mm il piano binari, utilizzando del cartoncino, perché prima tutti i treni mi ci sbattevano contro il marciapiede bloccandosi.
Per realizzare il Fabbricato Viaggiatori,le pensiline o altri oggetti ho scelto di utilizzare come base di modellazione del normalissimo polistirolo spesso 1 cm, e tagliandolo opportunamente con un taglierino bel affilato è possibile ottenere dei buoni risultati. Per quanto riguarda la colorazione di alcuni oggetti, ho adottato un metodo molto sbrigativo,cioè quello di stampare a colori gli oggetti su dei fogli A4. Per il momento ho realizzato solo i pilastri delle pensiline:

più in là cercherò di realizzare oggetti anche più grandi come il FV.

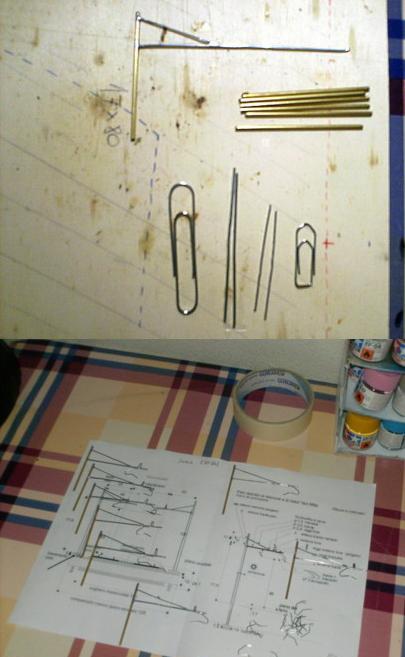

Ho iniziato a realizzare anche come prova,alcuni pali utilizzando semplice materiale reperibile:

In questo diorama saranno presenti anche dei semafori,e per la scelta di questi ho deciso di adottare quelli in kit di Fermodellismo.it (già in passato ne avevo acquistati alcuni e mi sono trovato abbastanza bene). Per l’illuminazione verranno usati dei Led da 3mm e 5mm,però per il cablaggio delle luci devo ancora decidere.Come massicciata volevo usare la sabbia, però sò che la sabbia corrode i ibnari per la presenza del sale. Mi potete dire se si può diciamo filtrare la sabbia o trovare un'altro metodo per eliminare il sale?

--------- Giorno 28/5/2008 ---------------

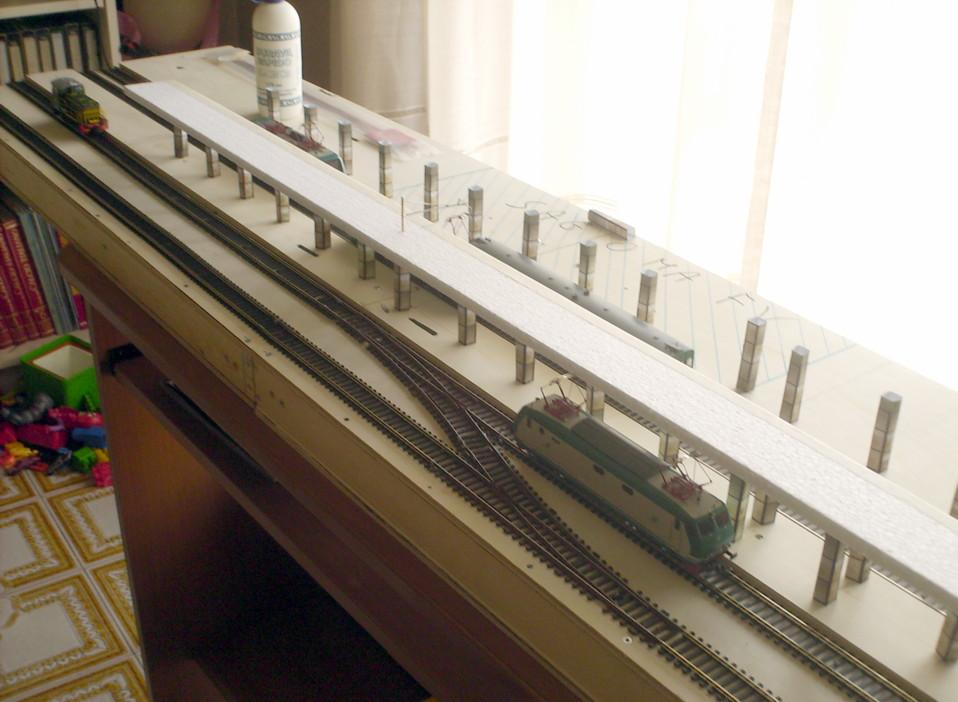

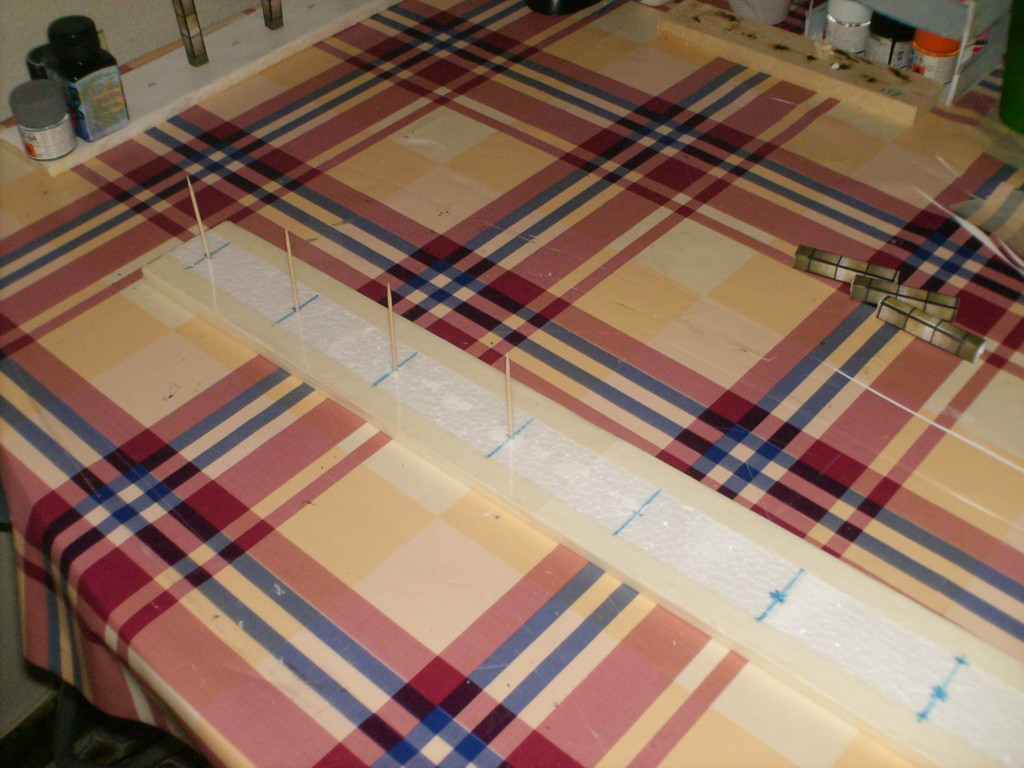

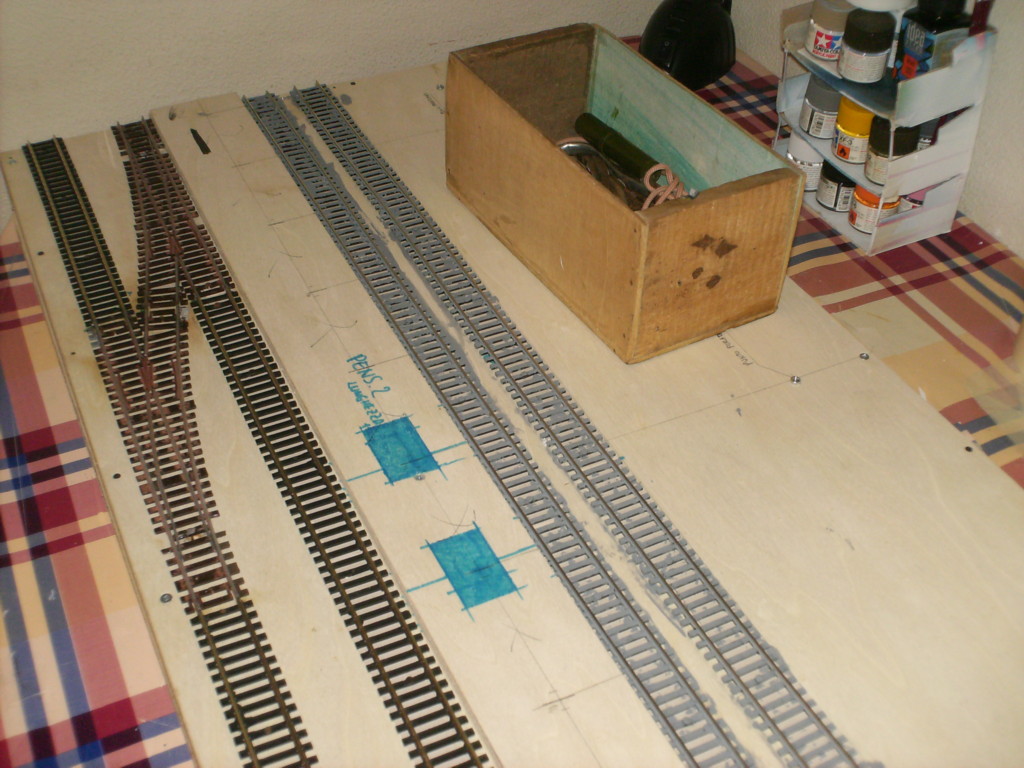

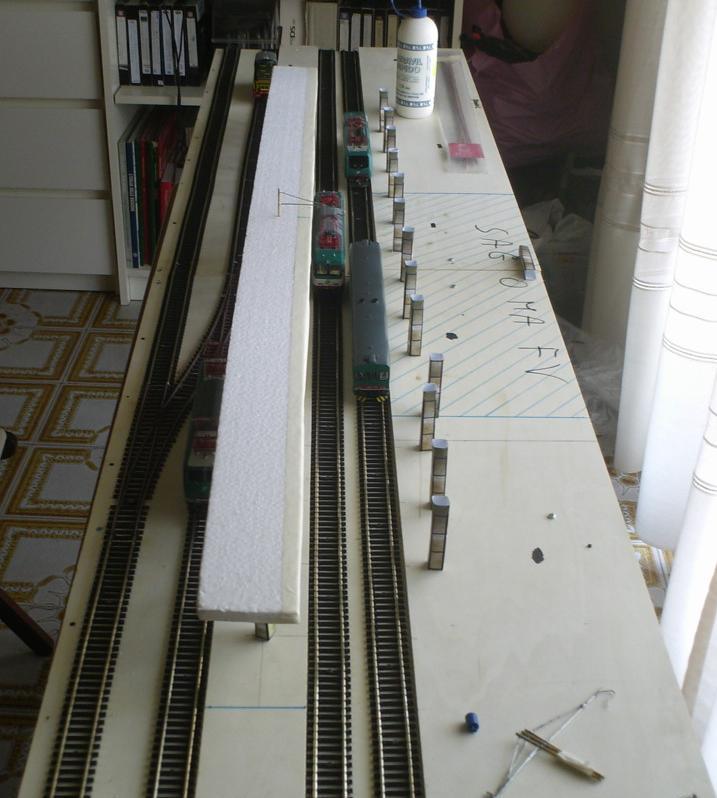

Stò costruendo la pensilina del binario 2.La base è fatta da poristirolo doppio 1 cm,i pilastri sono realizzati sempre con il poristirolo ma rivestiti con della carta A4 con sopra stampati i singoli pilastri.Per rendere più stabile la struttura ho utilizzato degli stecchini di legno (di marca Samurai).In seguito ho eseguito delle forature sul marciapiede per poter realizzare il sottopassaggio pedonale.

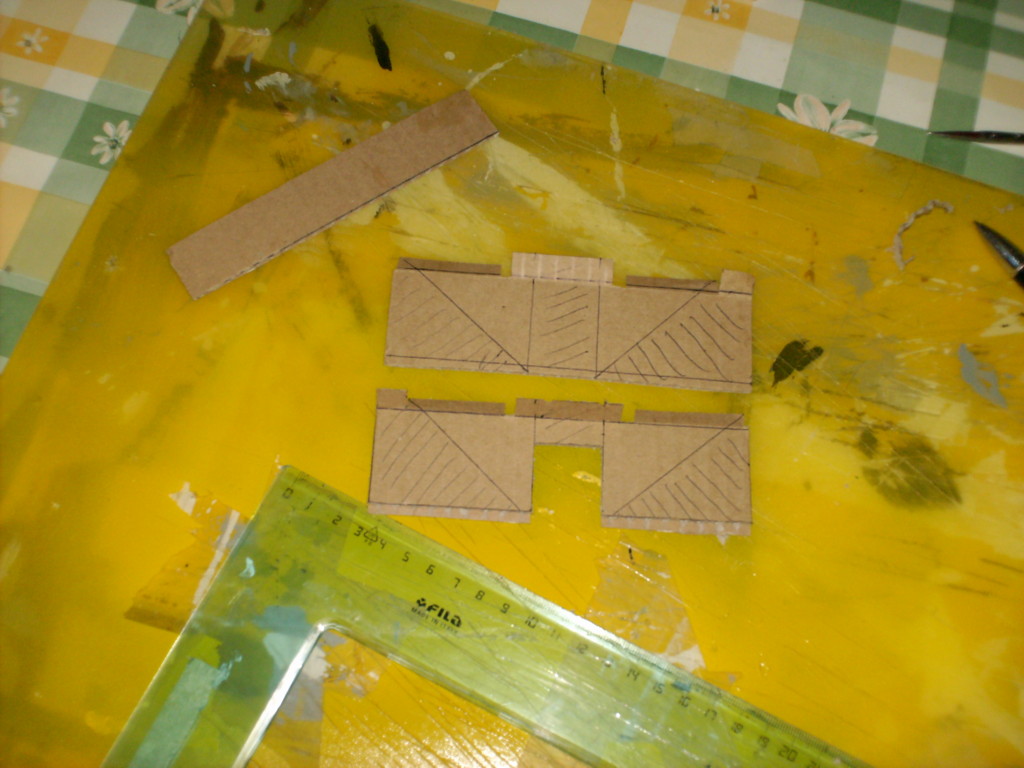

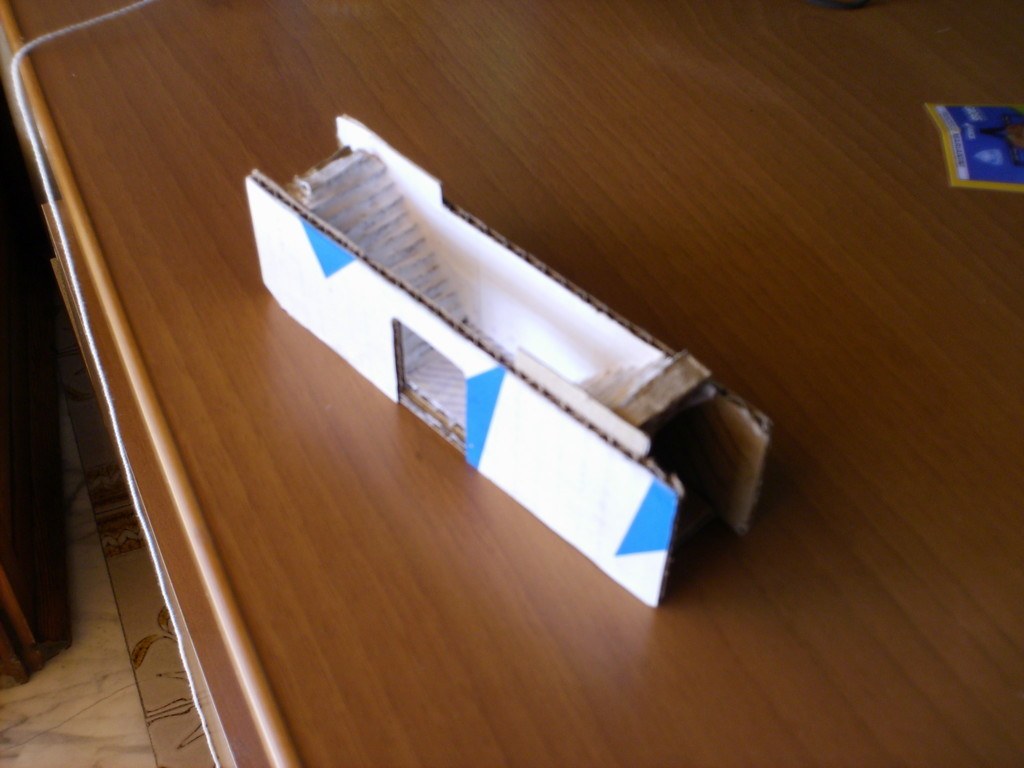

Il sottopassaggio è stato realizzato con del cartone tipo quelli degli scatoloni.Gli scalini sono stati realizzati sempre con del cartone:

Qui è possibile vedere la forma delle pareti del sottopasso:

--------- Giorno 6/9/2008 ---------------

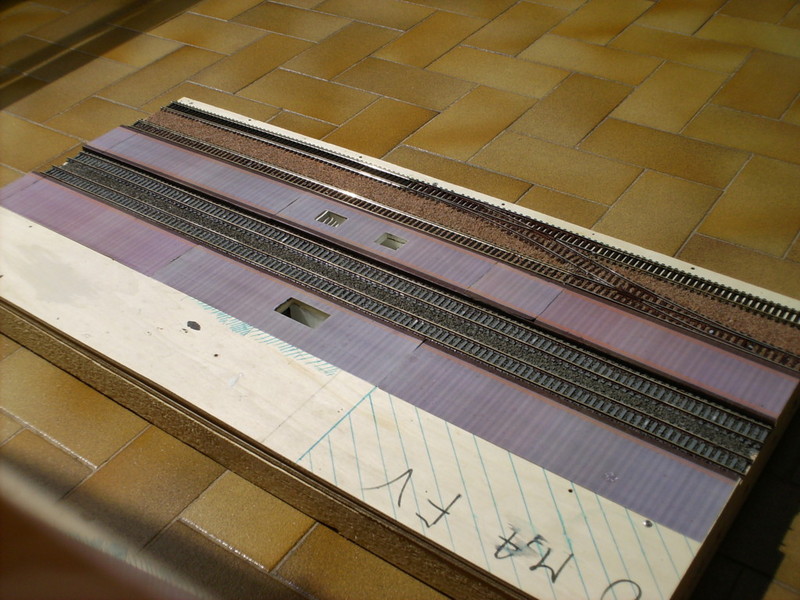

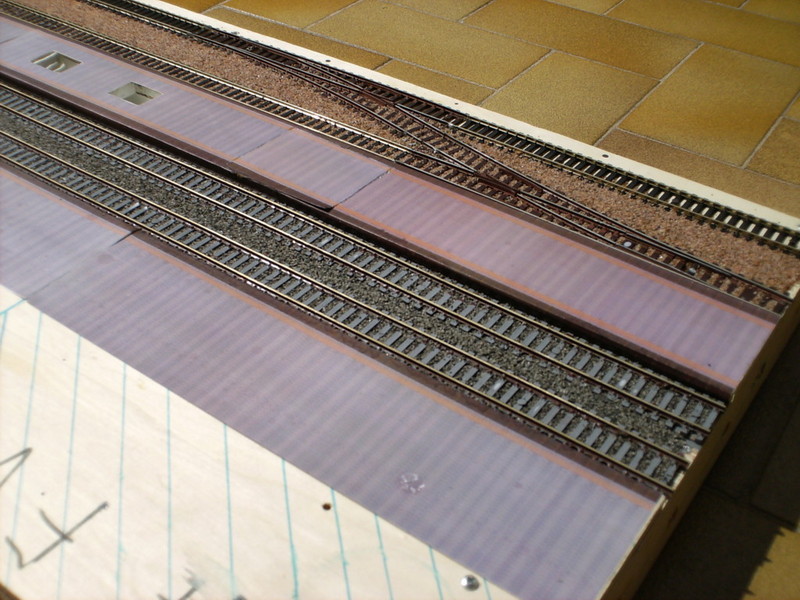

Anche se a rilento,i lavori proseguono.Posa della massicciata della primo modulo(Lato Cancello):

--------- Giorno 10/9/2008 ---------------

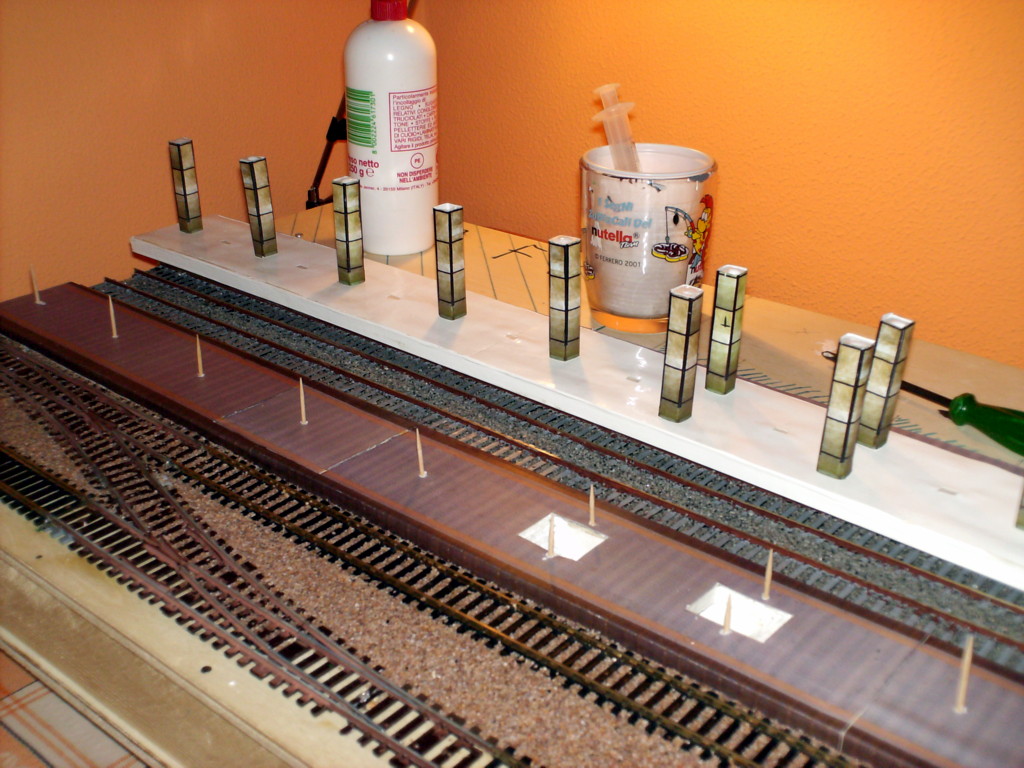

Stato di avanzamento lavori:

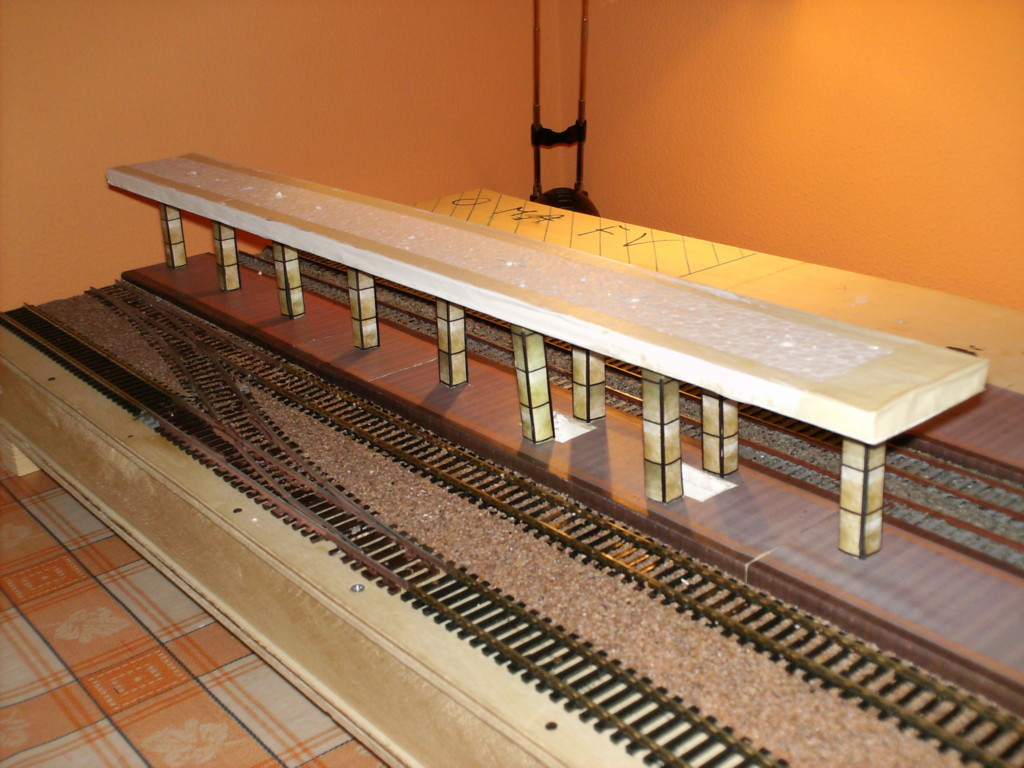

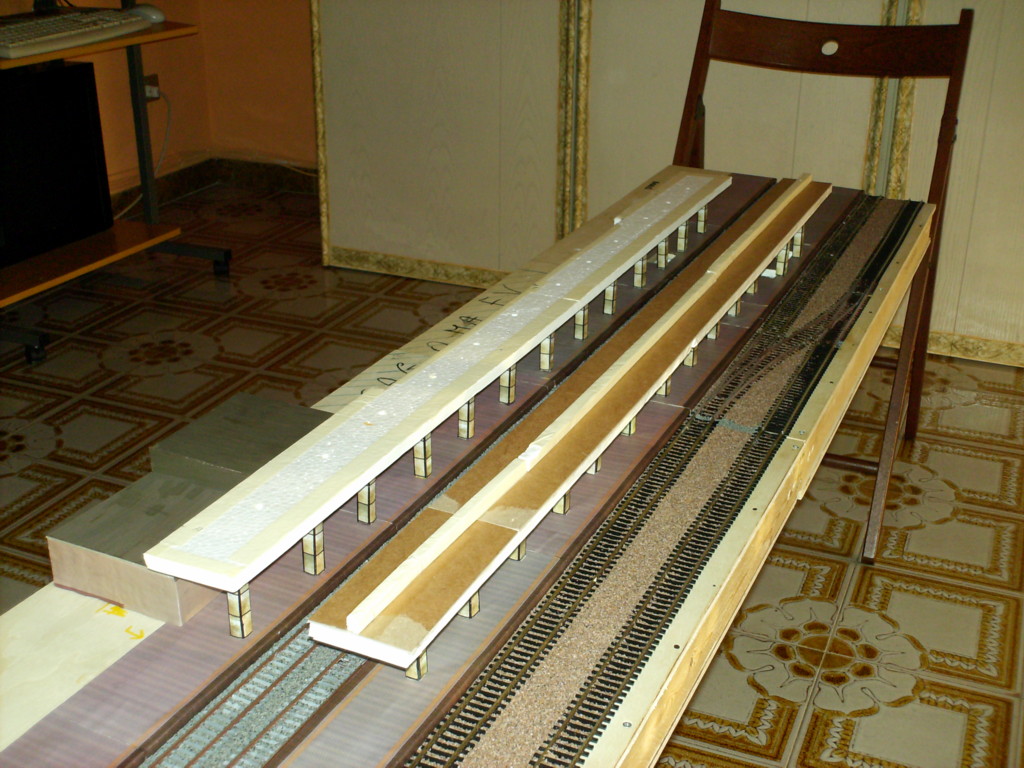

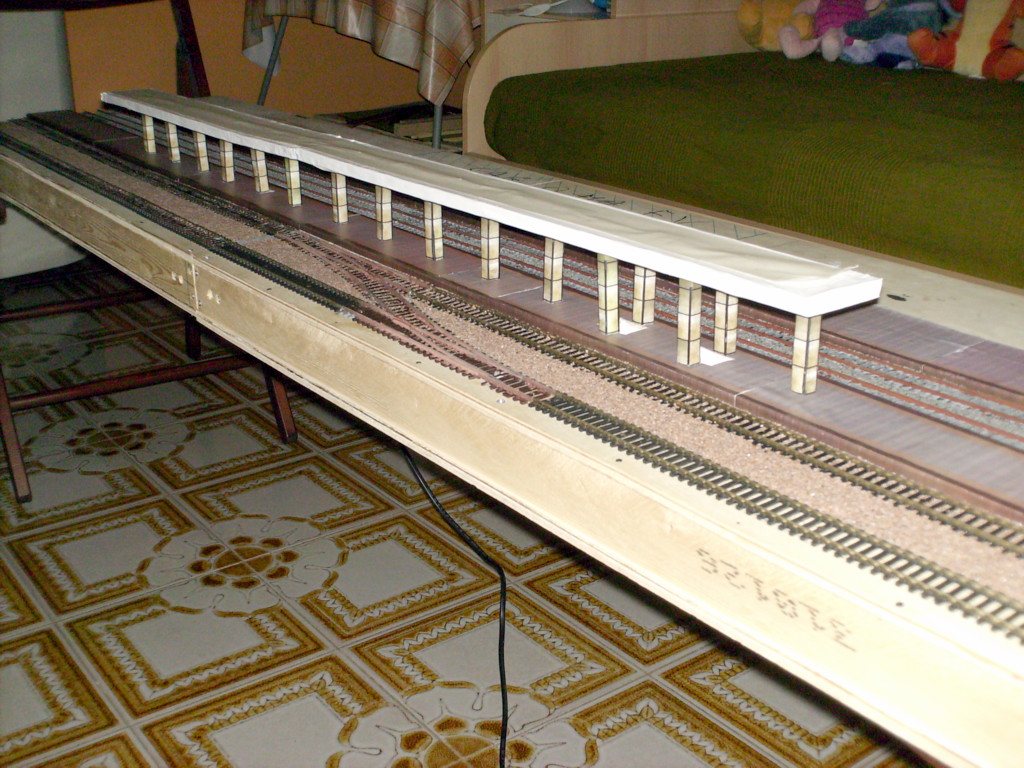

Pensilina tra il secondo e terzo binario:

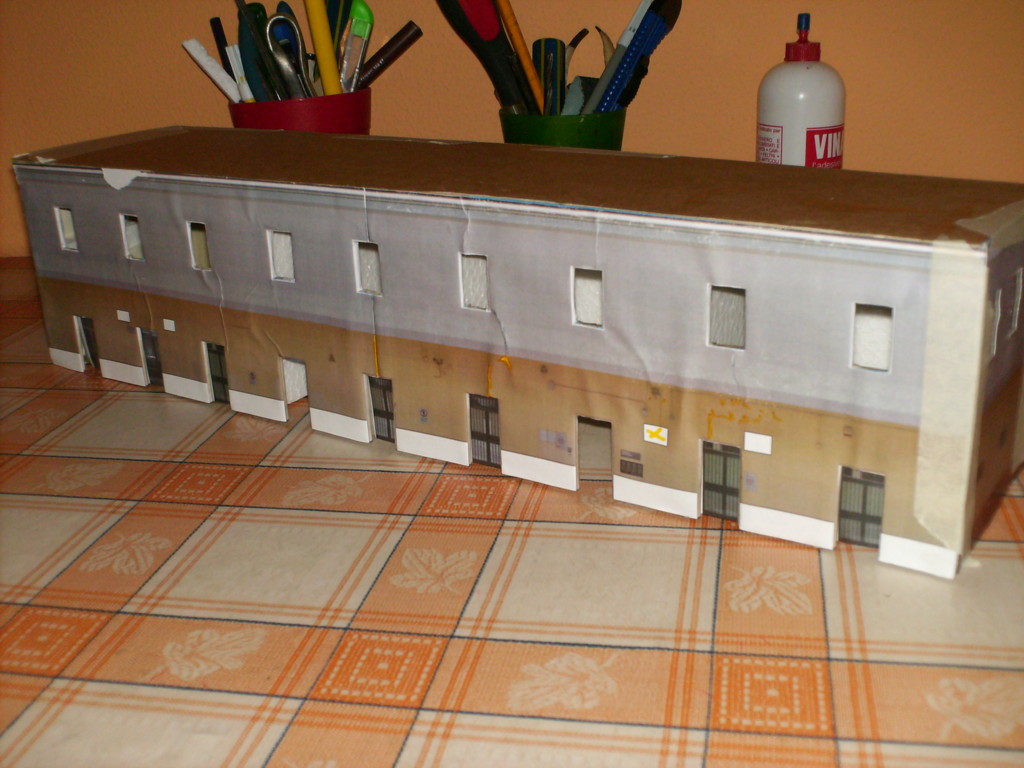

Prima prova per il FV,per adesso fallita:

devo aver esagerato col vinavil.

--------- Giorno 13/10/2008 ---------------

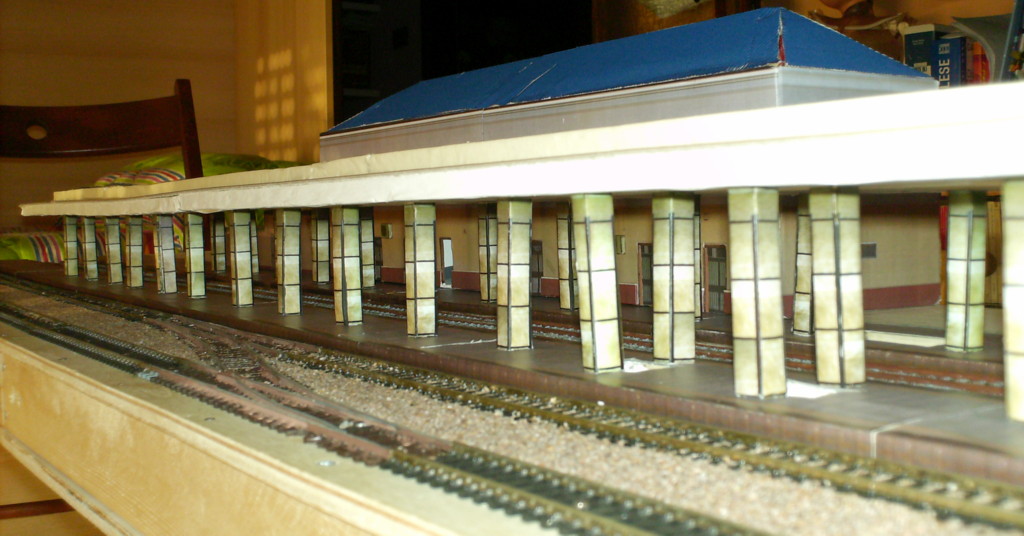

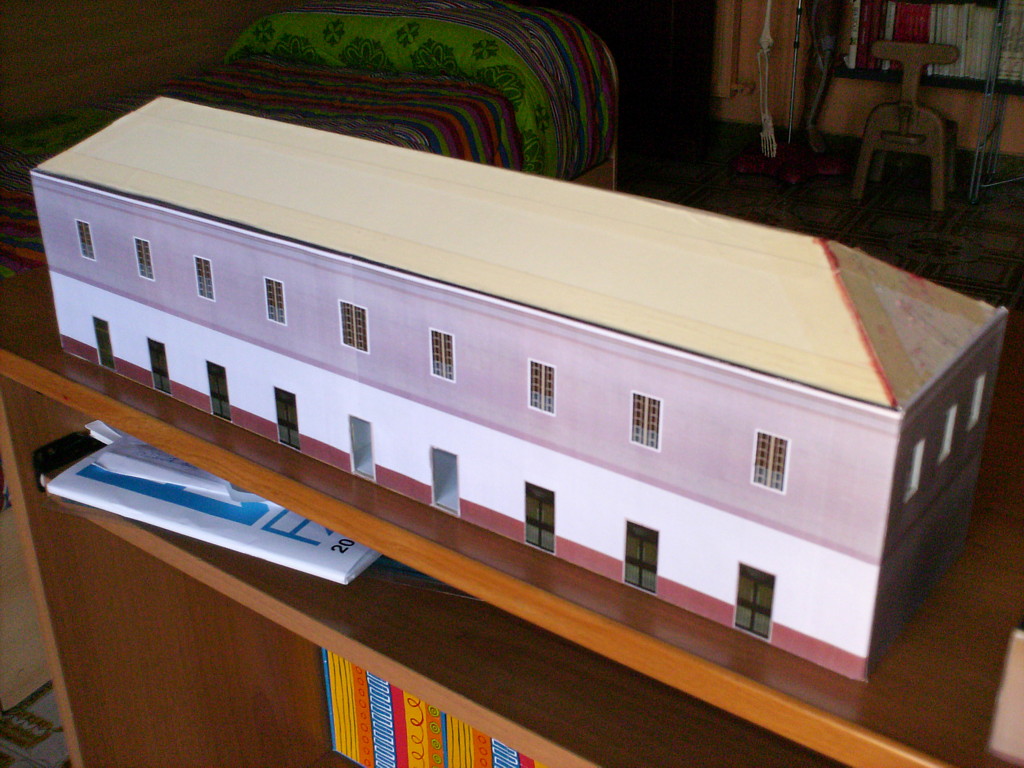

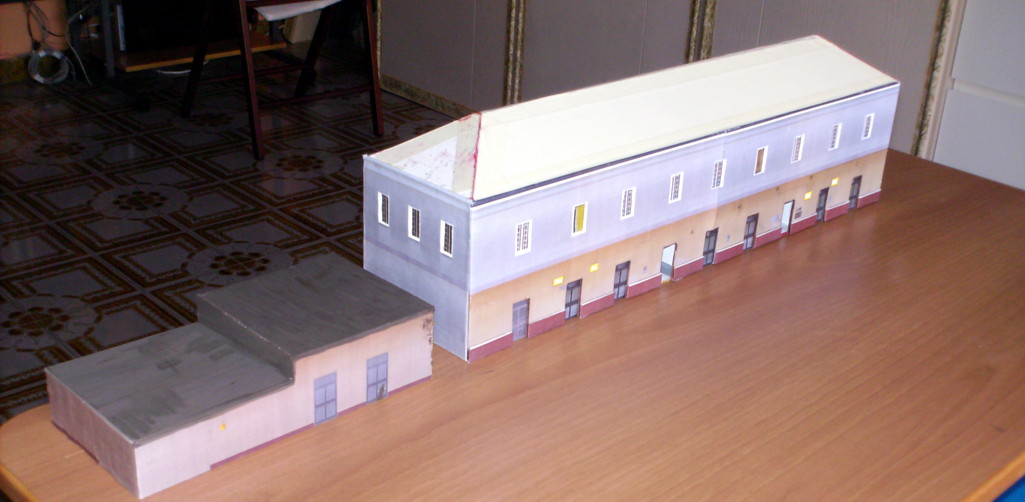

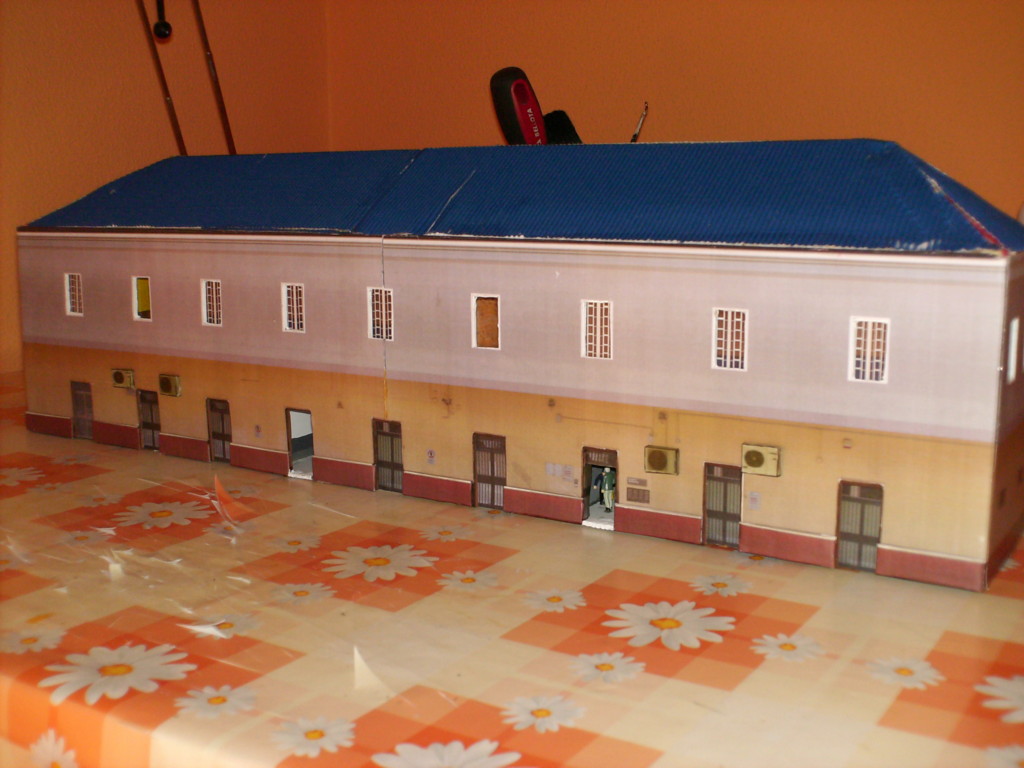

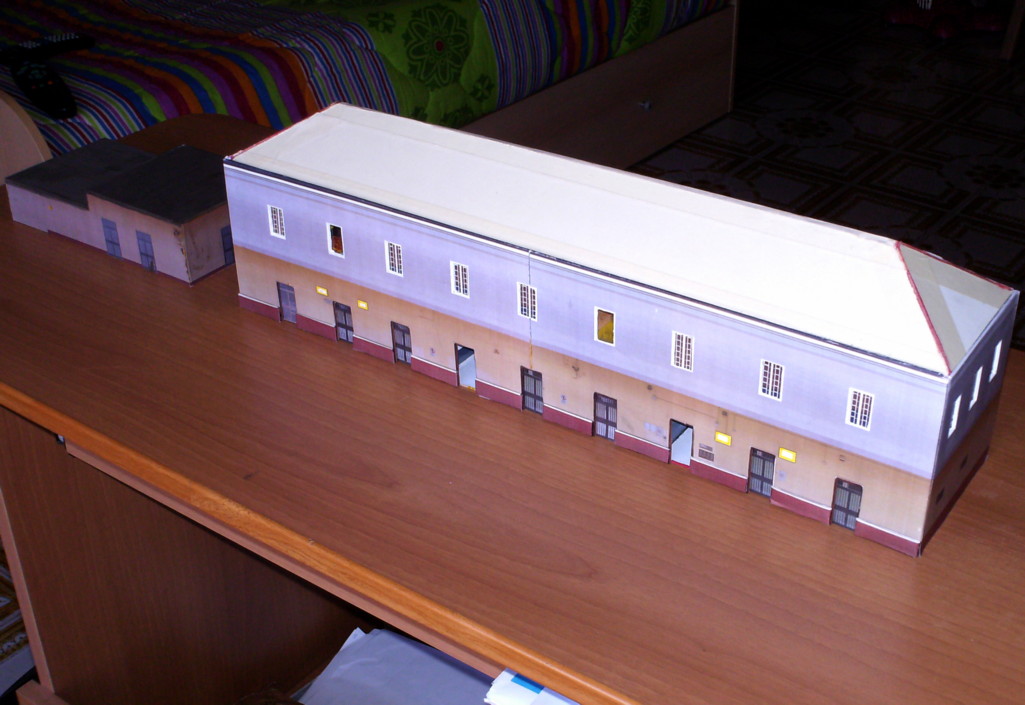

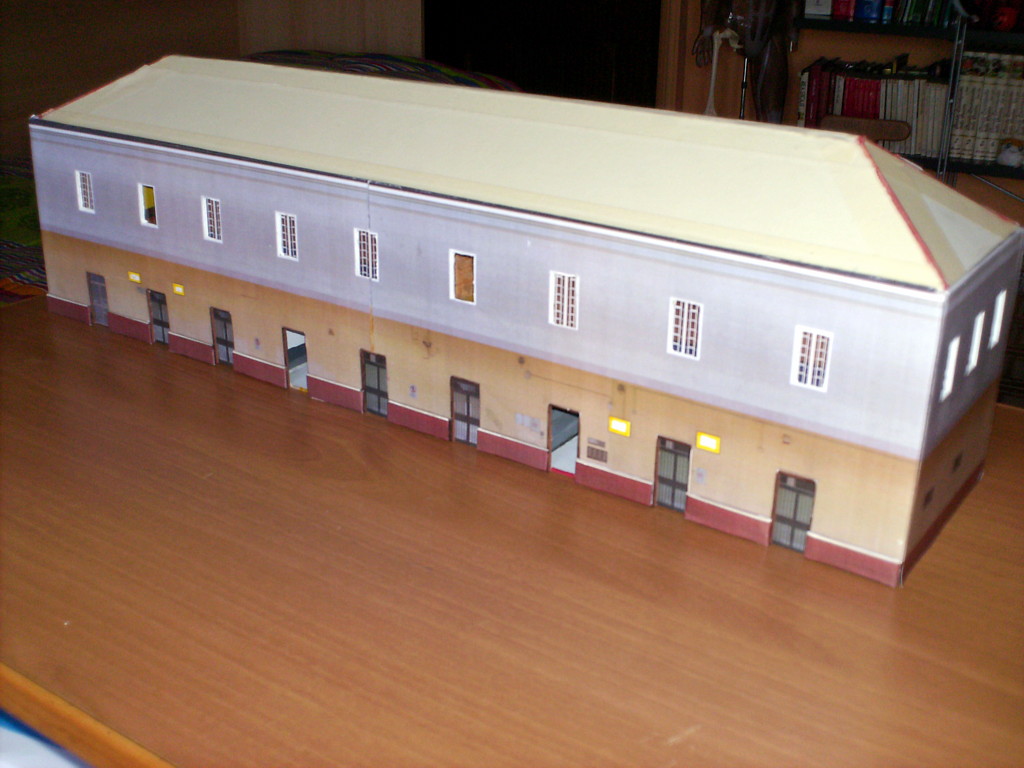

Ecco un pò di aggiornamenti per il fabbricato viaggiatori:

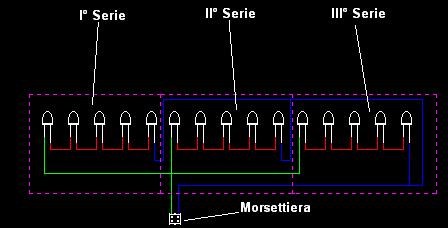

Schema circuitale dell'illuminazione delle pensiline:

--------- Oggi 18/10/2008 ---------------

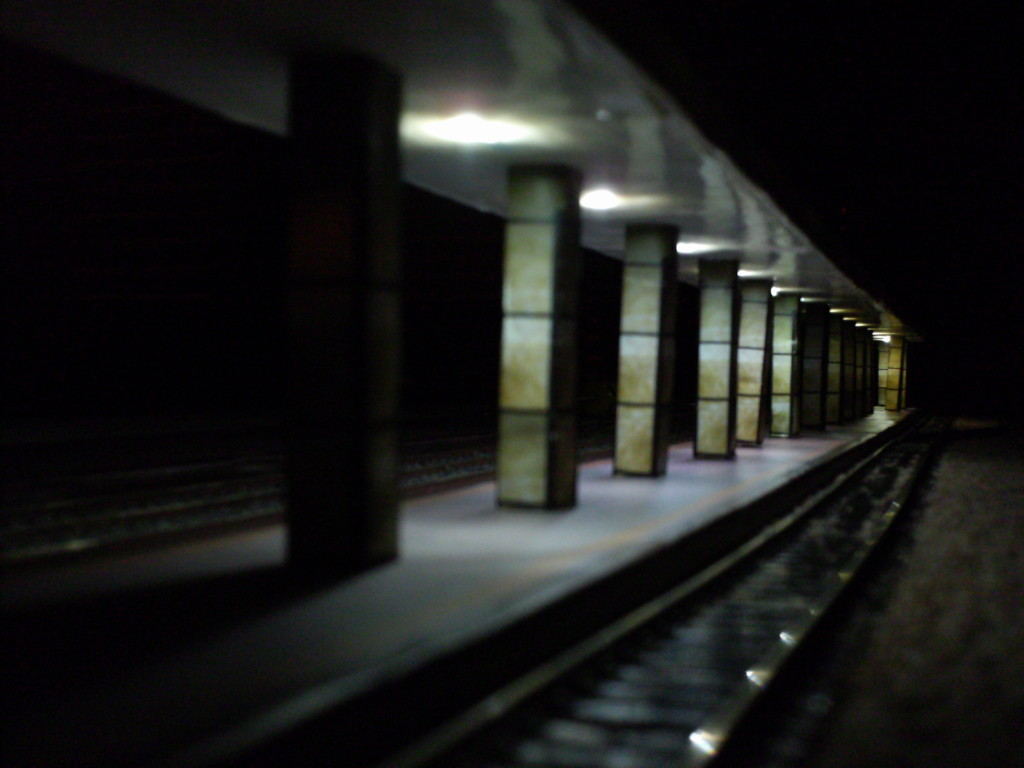

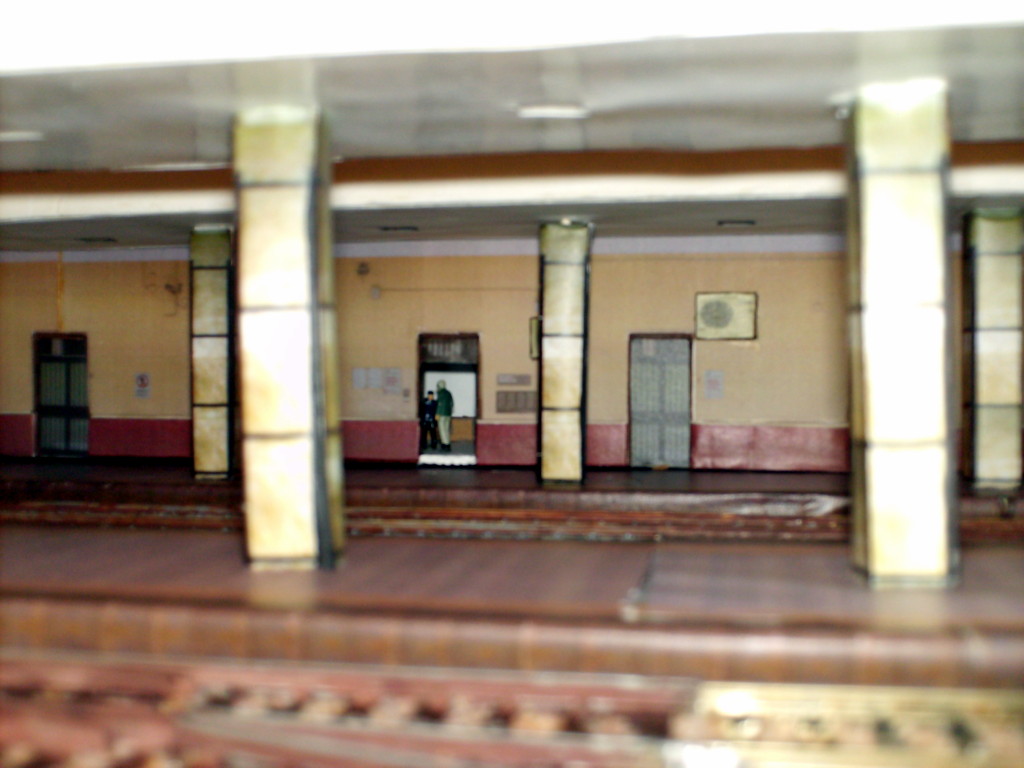

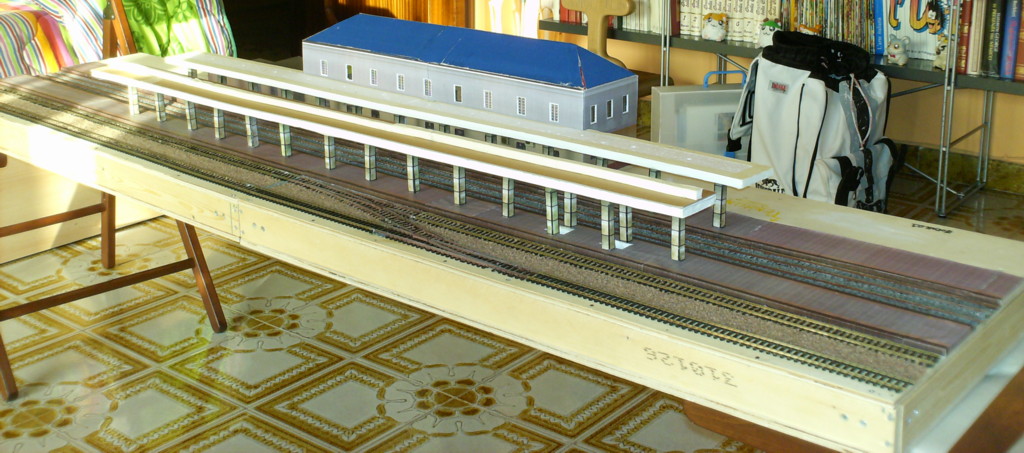

Ecco alcuni aggiornamenti sul diorama:

...:: Marco Camerino ::...

- FS ALe 426/506 - Treno Alta Frequentazione -

Edited by - MarcoTAF on 18/10/2008 18:03:04

antogar
Frenatore

Campania
44 Posts

Posted - 18/10/2008 : 20:09:16

Ciao,

complimenti per il lavoro... volevo farti due domande:
che colori hai usato per i binari e cosa hai usato per la massicciata ?

Saluti,
Antonino

MarcoTAF
Manovratore

Campania
211 Posts

Posted - 18/10/2008 : 20:27:15

Ciao.
Per colorare le traversine ho fatto molteplici tentativi mischiando bianco e nero fino ad ottenere un colore grigiastro adatto alla massicciata.Per le rotaie ho usato il colore Tamiya cod.XF-68 Nato Brown.Per la massicciata ho usato quella della Noch.

...:: Marco Camerino ::...

- FS ALe 426/506 - Treno Alta Frequentazione -

Ottantotto
Capo Stazione

Campania
2563 Posts

Posted - 18/10/2008 : 20:54:20

Bhè Marco,non c'è che dire,hai fatto un bellissimo lavoro,è ingegnosa e di grande effetto la soluzione adottata per colorare i fabbricati,magari da vicino non è così efficace,ma ti assicuro che in foto è molto valida.Bravo

p.s. perchè non ti unisci al nostro programma FREMO?Potresti realizzare anche tu un modulo della ferrovia Alifana!

pacific simphony
Manovratore

Campania
111 Posts

Posted - 19/10/2008 : 12:53:31

Marco, gran bel lavoro!
Riprendo l'invito di 88, ti aspettiamo tutti il 26 alla borsa scambio di Salerno, dove i plastici modulari Fremo in costruzione (sia del GAFA che del gr. 835.114 DLF Salerno) saranno connessi ed operativi.
Saluti
Michele

antogar
Frenatore

Campania
44 Posts

Posted - 19/10/2008 : 14:02:07

MarcoTAF ha scritto:

Ciao.
Per colorare le traversine ho fatto molteplici tentativi mischiando bianco e nero fino ad ottenere un colore grigiastro adatto alla massicciata.Per le rotaie ho usato il colore Tamiya cod.XF-68 Nato Brown.Per la massicciata ho usato quella della Noch.

Colori acrilici o smalti ?

ciao
Antonino

MarcoTAF
Manovratore

Campania
211 Posts

Posted - 19/10/2008 : 17:29:52

antogar ha scritto:

Colori acrilici o smalti ?

ciao
Antonino

Acrlilici.

...:: Marco Camerino ::...

- FS ALe 426/506 - Treno Alta Frequentazione -

ALn61
Capo Stazione

Campania
2756 Posts

Posted - 19/10/2008 : 22:21:39

Grande lavoro! A presto deve essere corredato da qualche ALn Alifana:

Socio G.A.F.A. (Presidente)

MarcoTAF
Manovratore

Campania
211 Posts

Posted - 20/10/2008 : 00:22:48

ALn61 ha scritto:

Grande lavoro! A presto deve essere corredato da qualche ALn Alifana:

Difficili trovarle.

...:: Marco Camerino ::...

- FS ALe 426/506 - Treno Alta Frequentazione -

Giovanni.Ricciardiello
Capo Treno

Campania
1355 Posts

Posted - 20/10/2008 : 08:46:44

Non male come lavoro.Non capisco perchè hai utilizzato il polistirolo,e perchè hai incollato dei fogli stampati riproducenti la decorazione.Così viene tutto piatto.

MarcoTAF
Manovratore

Campania
211 Posts

Posted - 20/10/2008 : 10:03:15

Giovanni.Ricciardiello ha scritto:

Non male come lavoro.Non capisco perchè hai utilizzato il polistirolo,e perchè hai incollato dei fogli stampati riproducenti la decorazione.Così viene tutto piatto.

Ho usato il polistirolo perchè dalle mie parti non sono riuscito a trovare il forex.

...:: Marco Camerino ::...

- FS ALe 426/506 - Treno Alta Frequentazione -

Ottantotto
Capo Stazione

Campania
2563 Posts

Posted - 20/10/2008 : 10:16:50

MarcoTAF ha scritto:

Ho usato il polistirolo perchè dalle mie parti non sono riuscito a trovare il forex.

In effetti il forex non è facile da reperire,comunque la soluzione da te usata è ingegnosa e di grande effetto visivo,anche se concordo con Giovanni che osservandola da vicino potrebbe essere un pò appiattente.Per fugare ogni dubbio,perchè non vieni a Salerno e porti il modulo in esposizione?Potresti avvisare i ragazzi e farti lasciare uno lo spazio necessario.
